Liniowy układ sterownika LED o stałej mocy, układ scalony sterownika LED o wysokiej mocy 260 V
Szczegóły Produktu:
| Nazwa handlowa: | AOLITTEL |
| Numer modelu: | F7110 * 3 |
Zapłata:
| Minimalne zamówienie: | 100 szt |
|---|---|
| Cena: | Ask us |
| Szczegóły pakowania: | Wielka ilość |
| Czas dostawy: | 2 tygodnie |
| Zasady płatności: | T / T |
| Możliwość Supply: | 50000000 sztuk / miesiąc |
|
Szczegóły informacji |
|||
| Imię: | Układy sterownika liniowego LED o stałej mocy | MOS Current: | Max. Maks. 350mA 350mA |
|---|---|---|---|
| częstotliwość: | 50 ~ 60 Hz | Napięcie: | 110 ~ 260 V. |
| Kapsułkowanie: | SPO-8 | dostosowane: | tak |
| High Light: | Układ sterownika liniowego LED 260 V,układ sterownika liniowego LED 350 mA,układ scalony sterownika LED wysokiej mocy 260 V |
||
opis produktu
Liniowy układ sterownika LED o stałej mocy, układ scalony sterownika LED o wysokiej mocy 260 V
F7110 * 3 Rozwiązania ODM Liniowe układy sterownika LED o stałej mocy pełnego napięcia 260 V.
Główne cechy
Wykonane z procesu wysokiego ciśnienia 500 V.
Zewnętrzny prąd wyjściowy MOS do 350mA
Napięcie wejściowe AC 110 V ~ 260 V / 50 ~ 60 HZ tryb pracy pełnego napięcia
Z kompensacją napięcia sieciowego
Z funkcją obniżania temperatury -10% / ° C
Ochrona przed przepięciem i przegrzaniem
Ochrona przeciwprzepięciowa (regulowana)
Uruchom bieżącą ochronę
Funkcja startu niskiego napięcia

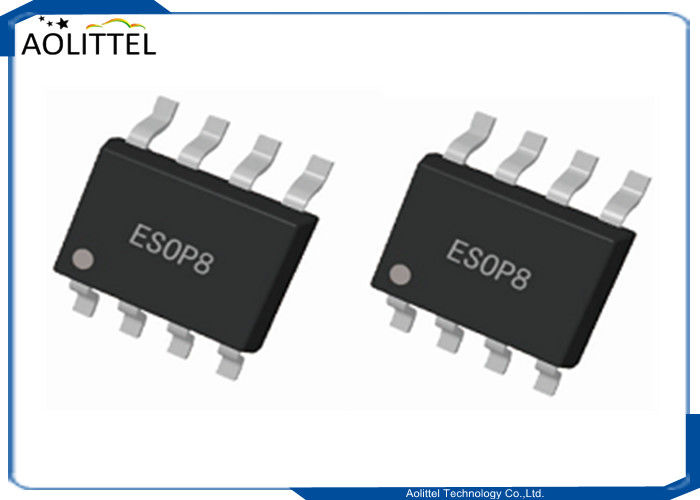

Formularz paczki SOP-8
Wniosek złożony

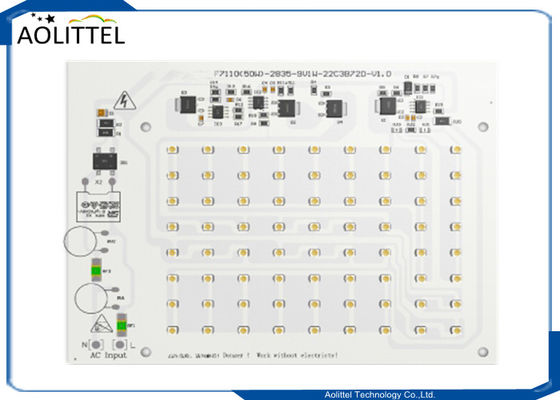

Nadaje się do wszystkich rodzajów zintegrowanych lamp LED, które wymagają pełnego napięcia wejściowego, żarówek typu high bay, żarówek o dużej mocy
Obraz specyfikacji produktu
Tabela doboru chipów serii F Linear
| NIE. | P / N | Funkcje i cechy | MOSFET | I (mA) | Wartość VF LED | Pakiet |
| 1 | F5111 | Ponowne wejście w stałą temperaturę prądu, może projektować wysokie tętnienia P i niskie tętnienia P, może być używane równolegle z dużą mocą | Wewnętrzny | 60 | 120 / 252V | SOT-89 |
| 2 | F5112 | 100 | TP-252 | |||
| 3 | F7112 | Stała moc, obniżanie temperatury, ściemnianie PWM, wysokie i niskie PFC | 100 | ESOP-8 | ||
| 4 | F7110 | Napęd liniowy dużej mocy, analogowe ściemnianie DC, obniżanie temperatury, zabezpieczenie napięciowe, może być używany do projektowania trybu pracy z pełnym napięciem | Zewnętrzny | 350 | SOP-8 | |
| 5 | F7722 | Ściemnianie SCR, może projektować płaskie panele świetlne, żarówki, żarówki E14, E27 i inne ściemnianie tyrystorowe 12W | Wewnętrzny | 100 | ESOP-8 | |
| 6 | F7522 | 1. konstrukcja półciśnieniowa VF, szerokość wejściowa (160-270VAC) praca 2,110 / 220VAC wysokie P konstrukcja bez tętnień | 100 | 100-150V | ||
| 7 | F2552 | 1. Z F7112 o pełnym napięciu 12 W 2. Wersja bez tętnień VF o połowie napięcia 3,110 / 220 VAC o wysokim P bez tętnień | 100 | 120-252 | PDFN-8 | |
| 8 | F2722 / 1 | Równolegle można stosować typ stałej mocy | 100 | ESOP-8 |
Co to jest liniowy sterownik LED?
Liniowy sterownik LED to liniowy regulator, który często występuje w opakowanych układach scalonych (IC), które wymagają jedynie prostowanego źródła napięcia, np. Prostownika mostkowego do prostowania napięcia prądu przemiennego (AC) w celu wytworzenia napięcia sterującego.Proste obwody sterowników liniowych ze względu na niewielkie rozmiary i niską cenę wzbudziły duże zainteresowanie w dziedzinie oświetlenia LED.Zasilacze impulsowe (SMPS) mogą być skonfigurowane tak, aby działać wydajniej niż zasilacze liniowe.Niemniej jednak, SMPS wytwarza z góry określoną wielkość mocy DC poprzez operację przełączania z dużą prędkością, powodując duży szum, wytwarzając w ten sposób zakłócenia, które mają szkodliwy wpływ na sąsiednie elementy obwodu.Przetworniki liniowe mają z natury niską częstotliwość, co eliminuje konieczność stosowania reaktywnych (np. Indukcyjnych i / lub pojemnościowych) wejściowych elementów filtrujących EMI / EMC.Liniowe sterowniki LED nie wykorzystują kondensatora elektrolitycznego, który gromadzi wystarczającą ilość energii do napędzania obwodów w okresach, w których nie jest dostępne napięcie sieciowe, a zatem przedłuża żywotność sterownika LED i nie ma problemu z migotaniem.Dzięki mniejszej liczbie części, mniejszym rozmiarom, liniowe sterowniki LED ułatwiają ekonomiczną konstrukcję sterownika LED, eliminując jednocześnie najsłabsze ogniwo (kondensator elektrolityczny o krótkiej żywotności) w łańcuchu i zmniejszając całkowity koszt posiadania (TOC).Silniki oświetlenia LED w projektach Driver-On-Board (DOB) zawierają liniowe układy scalone sterownika i moduły LED, które radykalnie zmniejszają rozmiar opraw LED.
