1A 125V 3216 metryczny szybki, cienkowarstwowy bezpiecznik SMD
Szczegóły Produktu:
| Orzecznictwo: | UL |
| Numer modelu: | 12B1100B |
Zapłata:
| Minimalne zamówienie: | 3000 szt |
|---|---|
| Cena: | Negotiable |
| Szczegóły pakowania: | 10 dni tygodnia |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T / T, Western Union |
| Możliwość Supply: | 6KKPCS / miesiąc |
|
Szczegóły informacji |
|||
| Rodzaj: | Chip Fuse | Prąd znamionowy: | 1A |
|---|---|---|---|
| Napięcie znamionowe: | 125 V. | Prędkość: | Szybki cios |
| Standard: | UL248-1 UL248-14 | Przerywanie oceny: | 50 amperów przy 125 V AC / DC |
| High Light: | Bezpiecznik chipowy 1A SMD,bezpiecznik chipowy 125V SMD,bezpiecznik cienkowarstwowy 1A |
||
opis produktu

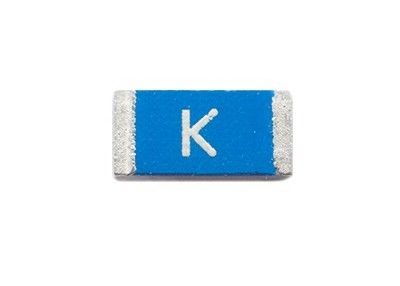

1A 125V 3216 metryczny szybki, cienkowarstwowy bezpiecznik SMD
1206 Cienka folia do montażu powierzchniowego Szybki bezpiecznik przedmuchowy 12B1100B 1A 125V 3216 Metryczny z wartością przerywania 50 A
Opis

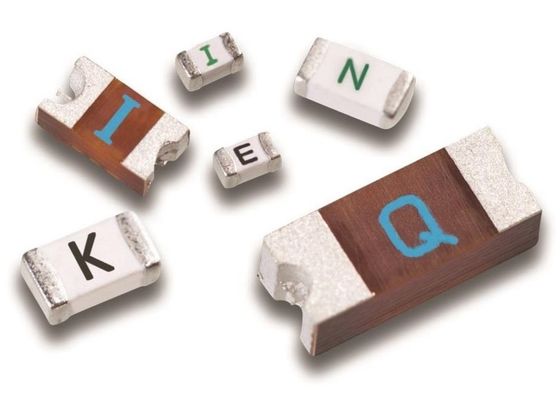

Szeroka gama bezpieczników chipowych do montażu powierzchniowego zapewniających optymalną ochronę nadprądową w gęstych obwodach wtórnych.Obwody te znajdują zastosowanie w elektronice użytkowej, takiej jak zasilane bateryjnie, podręczne i przenośne urządzenia elektroniczne, w tym laptopy, telefony komórkowe, systemy GPS, PDA i wiele innych urządzeń, które nadal wymagają coraz mniejszych komponentów. charakterystyka szybkiego działania i opóźnienia.Każda seria bezpieczników ma unikalne właściwości, takie jak niski spadek napięcia i wysoka zdolność wyłączania.Prąd znamionowy mieści się w zakresie od 50 mA do 25 A. Napięcie znamionowe tych elementów wynosi do 125 VAC / VDC.
Szybkie Szczegóły
Standard testowy: UL248-1 UL248-14
Ocena przerywania: 50 amperów przy 125 V AC / DC
Temperatura pracy: -55 ℃ ~ + 125 ℃
Materiały:
Podłoże: okładzina ceramiczna / szklana
Zakończenie: srebrny pokryty niklem i cyną
Element: srebrny
Metoda lutowania:
Lutowanie rozpływowe: 260 ℃, maks. 10 s
Opakowanie:
Automatyczna taśma klejąca 3000 sztuk na rell,
90000 sztuk w kartonie
Wymiar w mm
Specyfikacja
| Katalog | Amper | Napięcie | Cechowanie |
Melting Integral |
| Nie. | Ocena | Ocena | (A2.S) | |
| 12B0250B | 250mA | 125V | .25 | 0,0035 |
| 12B0375B | 375mA | 125V | mi | 0,0011 |
| 12B0500B | 500mA | 125V | 0.5 | 0,0020 |
| 12B0750B | 750 mA | 125V | 0,75 | 0,0053 |
| 12B1100B | 1A | 125V | 1 | 0,0062 |
| 12B1125B | 1.25A | 125V | jot | 0,022 |
| 12B1150B | 1.5A | 125V | 1.5 | 0,028 |
Parametry elektryczne
| Ocena w amperach | Ocena w amperach | Czas otwarcia | ||
| 250 mA ～ 1,5 A. | 100% | 4 godziny min | ||
| 250 mA ～ 1,5 A. | 250% | 5 s Maks | ||
Charakterystyka czasowo-prądowa
Aplikacje
- Aplikacje, w których wymagana jest wysoka niezawodność i dostępność
- Wyposażenie medyczne
- na morzu
- Obrona
Dane środowiskowe
Metody lutowania Reflow, Wave Soldering Profile
Lutowalność 245 ° C / 3 sek. Wg.zgodnie z IEC 60068-2-58, test Td
Odporność na ciepło lutownicze 260 + 0 / -5 ° C / 30sec wg.do IPC / JEDEC J-STD-020D, poziom 1
Test żywotności MIL-STD-202, metoda 108A 1000 godz. Przy 0,60 x In przy 70 ° C
Test wilgotności obciążenia MIL-STD-202, metoda 103B 0,1 x In przy 0,85 rH przy 85 ° C
Test odporności na wilgoć MIL-STD-202, metoda 106E (50 cykli w komorze temp./mister)
Wytrzymałość zacisków MIL-STD-202, metoda 211A (ugięcie płytki 1 mm przez 1 minutę)
Szok termiczny MIL-STD-202, metoda 107D (200 cykli powietrze-powietrze od -55 do + 125 ° C)
Odporność na rozpuszczalniki MIL-STD-202, metoda 215A
Palność min.UL 94V-1 (zgodnie z EIA / IS-722, test 4.12)
Krzywe obniżania wartości
funkcje
Prąd znamionowy od 50 mA do 25 A.
Napięcia znamionowe do 125 VAC / VDC
Wysoka zdolność wyłączania do 600 A (testy wewnętrzne)
Superszybko działający (FF), szybko działający (F) i opóźniony czasowo (T)
Precyzyjne, niskostratne, odporne na wibracje i impulsy
